管道水流量計安裝中如何有效減少彎管對測量的影響
點擊次數:2198 發布時間:2021-09-04 01:48:50
1、彎管下游流速分布影響

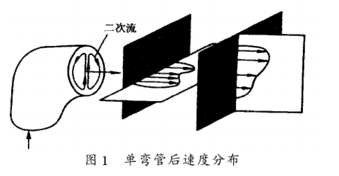

流體流過彎管由于離心力作用,靠外壁產生擴散效應,內壁產生收縮效應,由此產生橫向流動的二次流,引起下游產生速度分布畸變,如圖1所示。圖1中,右邊垂直剖面彎管外緣流速較快,水平剖面呈雙峰值流速分布。隨著液流離開彎管距離增加,畸變會趨于緩和。
當前絕大部分電磁流量傳感器是非均勻磁場分布結構設計。非均勻磁場理論認為包含電*的測量管橫截平面區域內,各微小液體體積元切割磁力線對電*間信號“所起作用”各異,因此不是均勻地而是按“所起作用”非均勻地設計各點磁場強度,使在理想條件下流速分布畸變不會影響流量測量值。然而實際儀表還是受到一些影響。

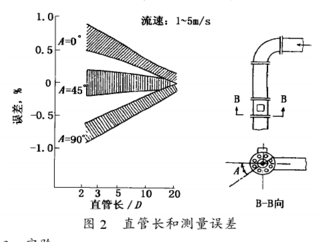

圖2所示是工業標準所附彎管下游三種安裝方式不同直管長度的誤差范圍。
2、實驗實流
實驗是在上海光華·愛而美特儀器有限公司稱重法水流量標準裝置上進行。裝置的不確定度為0 011%,試驗儀表是DN100的IFM4080K型,按現場幾何尺寸比例縮小設置管道,如圖3所示夾裝到流量標準裝置上校驗。試驗結果如圖4所示。圖中“正常安裝”即按前置直管段長度大于等于10D,后置直管段長度大于等于5D安裝,其試驗數據即為參比值。管道水流量計滿度流量為150m3/h,實驗流速范圍0 325 3m/s,共做了5個流量點。

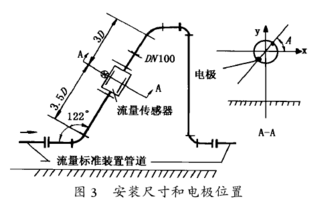

圖3 安裝尺寸和電*位置

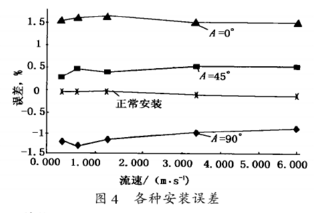

圖4 各種安裝誤差
