啤酒流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWGY
- 測量范圍：0.04～800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN4～DN200
- 適用介質：水 油 醇 純凈液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+100℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：XURREKQLK315
對本廠產品實行終身負責制，永遠提供技術支持和技術服務。
對產品質量實行三包，保質期為12個月。
免費對用戶的工程技術人員就產品的使用，維護及一般故障處理等方面進行培訓。
現場指導安裝調試。
定期對用戶進行回訪和技術交流。
優先對項目的用戶提供產品和技術支持。
啤酒流量計產品概述

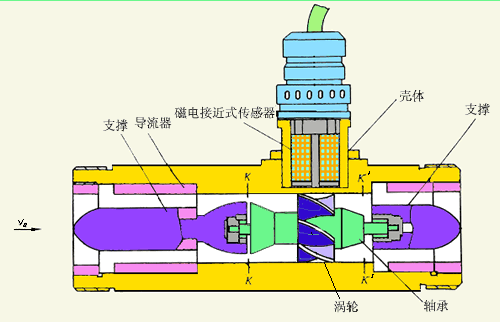

LWGY型渦輪流量計（啤酒流量計） 是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測 量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于 5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行 A定量控制、超量報警等，是流量計量和節能的理想儀表。
該類渦輪流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
啤酒流量計特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到*高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
啤酒流量計分類
1．按儀表功能分類，LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

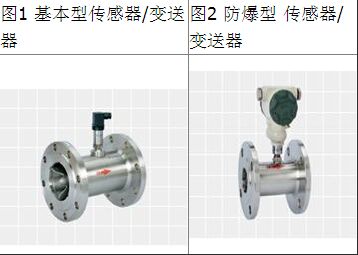

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
按照不同的輸出信號，該類產品可分為LWGY-N型和LWGY-A型
LWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

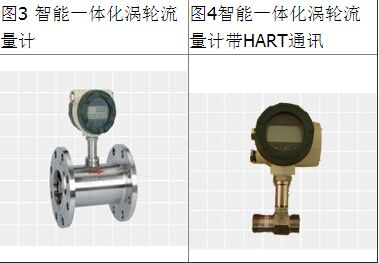

智能一體化渦輪流量計采用先進的超低功耗單片 微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷 擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積 流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類啤酒流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-B型和LWGY-C型
LWGY-B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）；無信號輸出功能。
LWGY-C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
啤酒流量計基本參數與技術性能
1.技術性能：表1
儀表口徑及連接方式：4、6、10、15、20、25、32、40采用螺紋連接；15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接；
精度等級：±1%R、±0.5%R；
量程比：1:10；1:15；1:20；
儀表材質：304不銹鋼、316（L）不銹鋼等；
被測介質溫度（℃）：-20～＋120℃；
環境條件：溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa；
輸出信號：脈沖頻率信號，低電平≤0.8V 高電平≥8V；
供電電源：+12VDC 、+24VDC（可選）；
信號傳輸線：STVPV3×0.3（三線制）；
傳輸距離：≤1000m；
信號線接口：豪斯曼接頭；
防爆等級：非防爆產品；
防護等級：IP65；

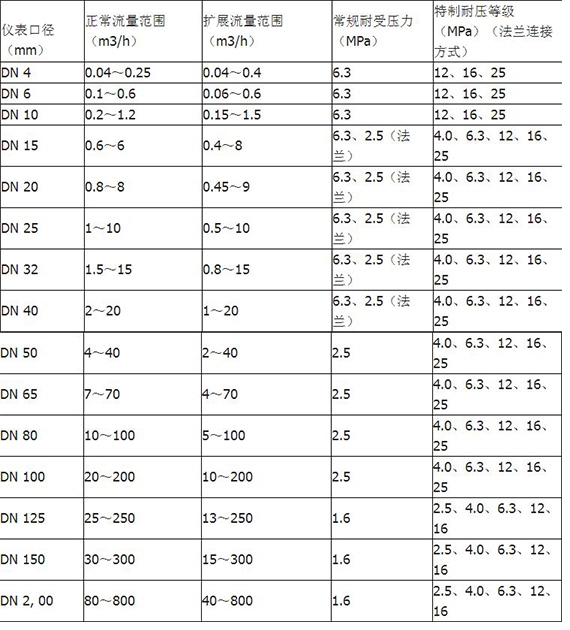

2.測量范圍及工作壓力：表2
啤酒流量計安裝要求

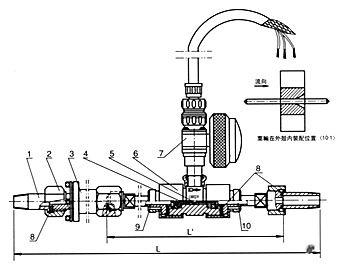

1、 渦輪流量計（液體流量計）安裝采用法蘭連接、螺紋連接及夾裝式；

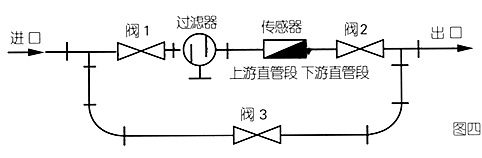

2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
